Caja Mágica

LAMP ha participado en la iluminación de La Caja Mágica, unos de los edificios más singulares de la arquitectura deportiva mundial, diseñado por el famoso arquitecto francés Dominique Perrault.

El recinto del complejo deportivo dedicado al Tenis es un centro multifuncional ubicado a orillas del río Manzanares y consiste en una gran caja que, elevada sobre robustos pilares, parece levitar sobre las aguas que la reflejan.

Se trata de un complejo deportivo que por su diseño versátil y funcional permite celebrar competiciones tanto a techo cubierto como al aire libre así como la realización de eventos de todo tipo, además de deportivos, como presentaciones, espectáculos, convenciones.

Arquitectónicamente, la característica más impresionante del centro es el sistema de cubiertas. Cada pista tiene su propia "tapa" que puede alzarse mecánicamente.

1. Parque de la ribera: Zona vegetal de integración con el parque del manzanares.
2. Media Garden: Zona de estacionamiento y de acceso a las unidades móviles de televisión.
3. Tenis Garden: Plataforma con 16 pistas con la posibilidad de agruparse en 8 o 4 con espacio de tribunas.
4. Parque del Camino de Perales: Reserva de suelo para posibles necesidades organizativas.
5. Pasarela: Eje conector que atraviesa los edficios del Complejo.
6. Edificio Tenis Indoor: Edificio longitudinal que aloja 11 pistas cubiertas de tenis más espacios de uso deportivo y administrativo.
7. Edificio Madrid Caja Mágica: Edificio principal para acoger la celebración de torneos internacionales de tenis y otros eventos. Planta de 160x167m y 35m de altura.

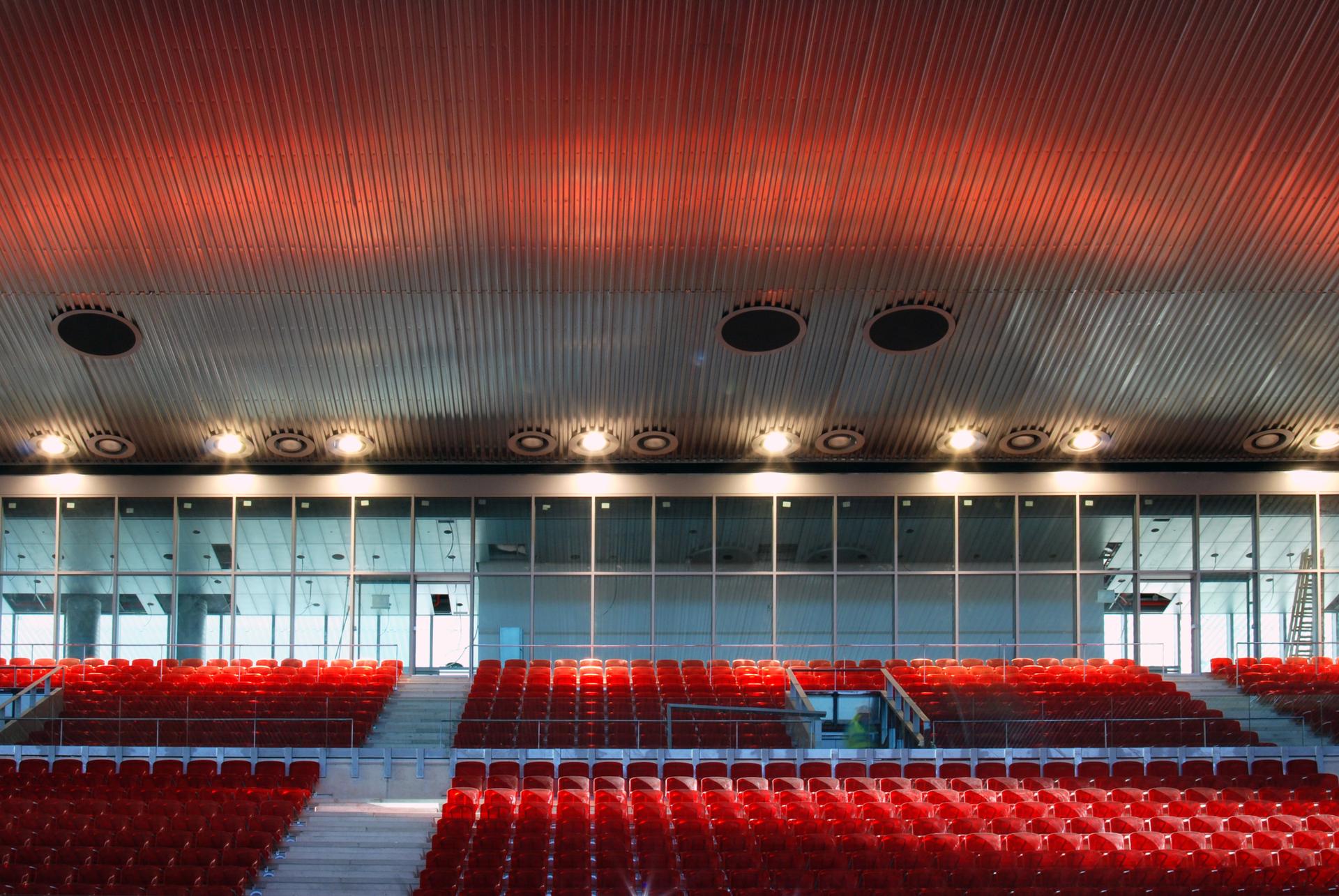

En el edificio principal Madrid Caja Mágica, se ubica un estadio de tenis de 12.000 localidades, además de otros 2 de menor capacidad. Es en estos 3 estadios donde se han colocado un total de 3.800 Uplights Led debajo de los asientos para crear un efecto de luz espectacular y mágico. Este producto de LAMP es una luminaria empotrable en el suelo que se caracteriza por sus altas prestaciones técnicas y su sostenibilidad.

El Uplight Led incorpora una fuente de luz de 3 LED de 1,2W alimentados a 350mA con un flujo luminoso de 900 candelas, una temperatura de color de 6.500ºK y una vida útil de 50.000 horas, ofreciendo así un mantenimiento mínimo.

Estas luminarias disponen de un IP65 y un IK08 y son muy respetuosas con el medio ambiente ya que tienen un consumo de sólo 3,9W. Para este proyecto se ha escogido el modelo que ofrece un haz luminoso medio de 30º y se han incorporado unos conectores rápidos para una instalación rápida, fácil y segura.

Copyright imágenes: Georges Fessy/DPA/ADAGP
